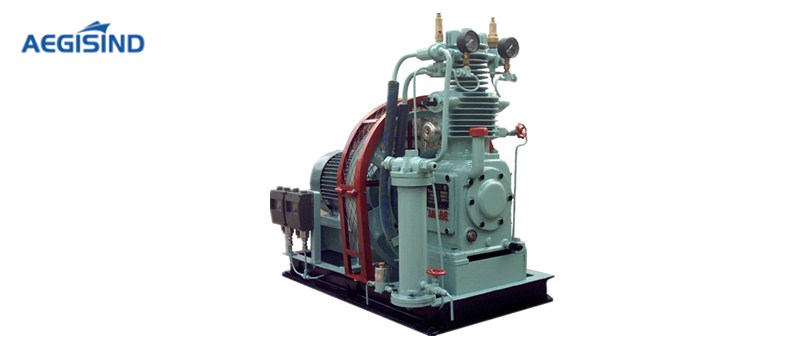

優質服務LSHC、MSHC系列空氣壓縮機，主要用于大型船舶的應急補充氣源，中小型船舶主機起動，也可用于工業和作壓力試驗的氣源。
結構特點：
LSHC系列為立式、風冷、二級壓縮
產品特點：
結構緊湊、重量輕、冷卻效果好、潤滑油消耗量少，氣閥為田邊板式閥和聯合閥，能滿足船用條件下可靠工作。
|
壓縮機型號 |
LSHC-20B |
LSHC-30A |
LSHC-40A |
LSHC-50A |
|||||||||||||
|
型 式 |
立式、風冷、二級壓縮 |
||||||||||||||||
|
氣 缸 數 |
1 |
||||||||||||||||
|
缸 徑 |
一 級mm |
69.85 |
88.90 |
107.95 |
115 |
||||||||||||
|
二 級mm |
34.92 |
34.92 |
38.10 |
100 |
|||||||||||||
|
活塞行程mm |
50.80 |
76.20 |
76.20 |
76.20 |
|||||||||||||
|
額定壓力MPa |
3.0 |
||||||||||||||||
|
名義轉速r/min |
1000 |
870 |
970 |
1170 |
1460 |
||||||||||||
|
彈性聯軸節臥式直聯傳動機組 |
直聯傳動或皮帶傳動 |
||||||||||||||||
|
容積流量m3/h |
5 |
(4.5) |
13.5 |
(12) |
20 |
(18) |
25 |
30 |
36 |
45 |
|||||||
|
軸功率kw |
1.6 |
4.0 |
5.5 |
7.0 |
7.3 |
9.0 |
10.4 |
||||||||||
|
電 機 |
型 號 |
Y112M-6-H |
Y132S-8-H |
Y132M2-6-H |
Y160M2-8-H |
Y132M2-6-H |
Y160M2-8-H |
Y160L-8-H |
Y160M-6-H |
Y160L-6-H |
Y160M-4-H |
||||||
|
額定功率kw |
2.2 |
2.2 |
5.5 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
11 |
|||||||
|
額定轉速r/min |
940 |
860 |
960 |
870 |
960 |
870 |
870 |
970 |
1170 |
1460 |
|||||||
|
電壓/頻率V/HZ |
380/50 |
440/60 |
380/50 |
440/60 |
380/50 |
440/60 |
440/60 |
380/50 |
440/60 |
380/50 |
|||||||
|
直聯機組外形尺寸mm |
760×550×740 |
1080×680×900 |
1080×680×900 |
1180×680×950 |
|||||||||||||
|
直聯機組重量kg |
180 |
265 |
270 |
350 |
|||||||||||||
|
三角皮帶傳動機組 |
|
||||||||||||||||
|
容積流量m3/h |
5 |
13.5 |
|
|
|||||||||||||
|
軸功率kw |
1.6 |
4.0 |
5.5 |
|
|||||||||||||
|
電 機 |
型 號 |
Y100L1-4-H |
Y132S-4-H |
Y132S-4-H |
|
||||||||||||
|
額定功率kw |
2.2 |
5.5 |
5.5 |
|
|||||||||||||
|
額定轉速r/min |
1420 |
1730 |
1440 |
1750 |
1440 |
1750 |
|
||||||||||
|
電壓/頻率V/HZ |
380/50 |
440/60 |
380/50 |
440/60 |
380/50 |
440/60 |
|
||||||||||
|
皮帶機組外形尺寸mm |
920×400×740 |
1140×560×910 |
1140×560×910 |
|
|||||||||||||
|
皮帶機組重量kg |
180 |
265 |
270 |
|
|||||||||||||
|
|
|
||||||||||||||||
安裝位置及進氣
安裝壓縮機應盡可能靠近用氣點，當用氣點較分散時，壓縮機應安裝于負載中心處以減少管道阻力和泄漏，并節省安裝費用。
工作場地應光線充足，環境安靜，以保發現早期泄漏和輕微的不正常雜音，從而及時排除故障。
壓縮機四周至少應留出1米以上的空間，以便拆卸、保養和檢查。應盡可能減少吸入氣缸內的空氣的含塵量。通過分析，氣閥上積碳的一半是灰塵，空氣中灰塵過多將引起氣缸、活塞泄漏或氣閥失靈，最終導致效率降低，甚至造成嚴重后果。
排氣管道
在排氣管道中過高的溫度會引起管子熱膨脹，安裝排氣管道時應注意減少收縮和膨脹的影響：
(1)建議在管道中間至少有兩處以上的彎曲部分，在一段較長的管道上應以適當的管撐加以支撐。
(2)排氣管道應可能短些。
(3)在排氣管道中間不應裝截止閥，如因需要安裝截止閥，則必須在壓縮機與截止閥之間裝上通道截面足夠大的安裝閥，以排出全部壓縮空氣。
電氣線路
電氣線路必須安裝正確。配套使用的各種電器設備和材料必須滿足標準要求，并進行耐久和絕緣試驗，根據電力設備選用電機啟動方式。
