優質服務用途及適用范圍：

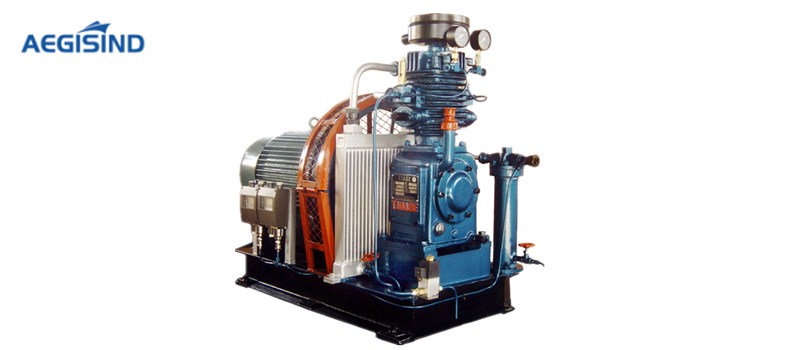

LSHC-50A空氣壓縮機，主要用于大型船舶和陸用柴油機的起動，也可作為其他工業部門和壓力試驗用的壓縮空氣氣源。
結構及特點：
LSHC-50A空氣壓縮機為立式、風冷、二級壓縮。該機結構緊湊、重量輕、體積小，采用鋁合金板式冷卻器，冷卻效果好，在船用條件下工作可靠。
機組配置：
1. 機組可直聯傳動或皮帶傳動，也可柴油機皮帶傳動，公共底座帶油水分離器、壓力控制器、卸荷電磁閥，可另配溫控裝置、減震器、排氣軟管等。
2. 機組可配掛壁式電控箱，可實現自動卸荷、自動起動、自動停車;電機過載和排氣高溫報警并停車等。
LSHC-50A空氣壓縮機主要參數
|
壓縮機型號 |
LSHC-50A |
||||
|
型式 |
立式、水冷、二級壓縮 |
||||
|
汽缸數 |
1 |
||||
|
缸徑 |
一級（mm） |
115 |
|||
|
二級(mm) |
100 |
||||
|
活塞行程 |
76.2 |
||||
|
額定壓力 （Mpa） |
3 |
||||
|
額定轉速(r/min) |
900 |
1000 |
1200 |
1500 |
|
|
容積流量（m3/h） |
25 |
30 |
36 |
45 |
|
|
軸功率 |
7 |
7.5 |
9 |
10.4 |
|
|
吸氣濾清方式 |
濾網式 |
||||
|
潤滑方式 |
飛濺 |
||||
|
曲軸箱容量(L) |
2 |
||||
|
曲軸旋轉方向 |
逆時針（從飛輪端看） |
||||
|
驅動方式 |
直聯轉動或皮帶轉動 |
||||
|
卸荷方式 |
手動卸荷或電磁閥卸荷 |
||||
|
電機 |
型號 |
Y160L-8-H |
Y160M-6-H |
Y160-6-H |
Y160M-4-H |
|
額定功率 |
7.5 |
7.5 |
11 |
11 |
|
|
額定轉速(r/min) |
870 |
970 |
1170 |
1460 |
|
|
電壓/頻率(V/HZ) |
440/60 |
380/50 |
440/60 |
380/50 |
|
|
直聯機組外形尺寸 |
1870×680×900 |
||||
|
機組重量 (kg) |
310 |
||||
安裝位置及進氣
安裝壓縮機應盡可能靠近用氣點，當用氣點較分散時，壓縮機應安裝于負載中心處以減少管道阻力和泄漏，并節省安裝費用。
工作場地應光線充足，環境安靜，以保發現早期泄漏和輕微的不正常雜音，從而及時排除故障。
壓縮機四周至少應留出1米以上的空間，以便拆卸、保養和檢查。應盡可能減少吸入氣缸內的空氣的含塵量。通過分析，氣閥上積碳的一半是灰塵，空氣中灰塵過多將引起氣缸、活塞泄漏或氣閥失靈，最終導致效率降低，甚至造成嚴重后果。
排氣管道
在排氣管道中過高的溫度會引起管子熱膨脹，安裝排氣管道時應注意減少收縮和膨脹的影響：
(1)建議在管道中間至少有兩處以上的彎曲部分，在一段較長的管道上應以適當?shù)墓軗渭右灾巍?/span>
(2)排氣管道應可能短些。
(3)在排氣管道中間不應裝截止閥，如因需要安裝截止閥，則必須在壓縮機與截止閥之間裝上通道截面足夠大的安裝閥，以排出全部壓縮空氣。
電氣線路
電氣線路必須安裝正確。配套使用的各種電器設備和材料必須滿足標準要求，并進行耐久和絕緣試驗，根據電力設備選用電機啟動方式。
