用途及適用范圍：

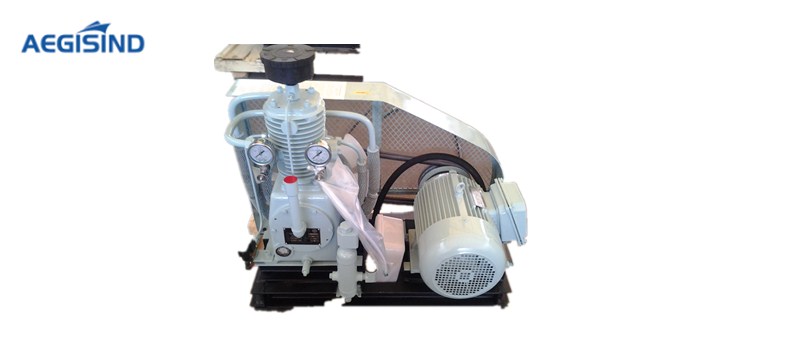

LHC-33空氣壓縮機，主要用于大型船舶和陸用柴油機的起動，也可作為其他工業部門和壓力試驗用的壓縮空氣氣源。
結構型式：
LHC-33壓縮機為立式、風冷、二級壓縮
產品特點：
特點：冷卻完善、壓力均衡、油泵壓力可調整。在特定的船用條件下能可靠的工作。
說明：自動控制系統可根據客戶要求進行配備，自動控制功能有：自動起動、自動停止、自動卸荷、低油壓報警、排溫超高報警、低水壓報警等。
如果你需要了解更多關于安泊頓產品內容， 歡迎垂詢 400 1626 808。
LHC-33空氣壓縮機主要技術參數表
|
壓縮機型號 |
LHC-33 |
|||||||
|
型 式 |
立式、風冷、二級壓縮 |
|||||||
|
氣 缸 數 |
1 |
|||||||
|
缸 徑 |
一 級mm |
80 |
||||||
|
二 級mm |
70 |
|||||||
|
活塞行程mm |
64 |
|||||||
|
額定壓力MPa |
3.0 |
|||||||
|
轉 速r/min |
900 |
1000 |
1200 |
1500 |
||||
|
容積流量m3/h |
10.5 |
12 |
14.5 |
18.5 |
||||
|
軸功率kw |
＜4.0 |
＜4.0 |
＜5.5 |
＜5.5 |
||||
|
吸氣濾清方式 |
干式濾芯 |
|||||||
|
潤滑方式 |
飛 濺 |
|||||||
|
機油容量L |
1.7 |
|||||||
|
驅動方式 |
直聯傳動或皮帶傳動 |
|||||||
|
卸荷方式 |
手動卸荷或電磁閥卸荷 |
|||||||
|
電
機 |
型
號 |
直聯傳動 電壓/頻率V/HZ |
Y160M1-8-H 440/60 |
Y132M1-6-H 380/50 |
Y132M2-6-H 440/60 |
Y132S-4-H 380/50 |
||
|
皮帶傳動 電壓/頻率V/HZ |
Y112M-4-H |
Y112M-4-H |
Y132S-4-H |
Y132S-4-H |
||||
|
380/50或440/60 |
||||||||
|
額定功率kw |
4.0 |
4.0 |
5.5 |
5.5 |
||||
|
額定轉速 r/min |
直聯傳動 |
870 |
960 |
1170 |
1440 |
|||
|
皮帶傳動 |
1440 |
1440 |
1440 |
1440 |
||||
|
機組外形尺寸mm |
880×550×880（直聯機組） 910×500×840（皮帶機組） |
|||||||
|
機組重量kg |
～240 |
|||||||
安裝位置及進氣
安裝壓縮機應盡可能靠近用氣點，當用氣點較分散時，壓縮機應安裝于負載中心處以減少管道阻力和泄漏，并節省安裝費用。
工作場地應光線充足，環境安靜，以保發現早期泄漏和輕微的不正常雜音，從而及時排除故障。
壓縮機四周至少應留出1米以上的空間，以便拆卸、保養和檢查。應盡可能減少吸入氣缸內的空氣的含塵量。通過分析，氣閥上積碳的一半是灰塵，空氣中灰塵過多將引起氣缸、活塞泄漏或氣閥失靈，最終導致效率降低，甚至造成嚴重后果。
排氣管道
在排氣管道中過高的溫度會引起管子熱膨脹，安裝排氣管道時應注意減少收縮和膨脹的影響：
(1)建議在管道中間至少有兩處以上的彎曲部分，在一段較長的管道上應以適當?shù)墓軗渭右灾巍?o:p>
(2)排氣管道應可能短些。
(3)在排氣管道中間不應裝截止閥，如因需要安裝截止閥，則必須在壓縮機與截止閥之間裝上通道截面足夠大的安裝閥，以排出全部壓縮空氣。
電氣線路
電氣線路必須安裝正確。配套使用的各種電器設備和材料必須滿足標準要求，并進行耐久和絕緣試驗，根據電力設備選用電機啟動方式。
安泊頓船舶設備(上海)有限公司是中外合資企業,我們擁有覆蓋全國的銷售、分銷、服務以及維修網絡；我們擁有進出口資質，可以在全世界范圍內及時有效地提供產品和服務。
我們?yōu)榭蛻籼峁┦矍胺?wù)、售后服務、預防性服務等多方面、立體化服務，致力于為每一個客戶提供持續優質的服務。服務工程師24小時貼心服務，接到客戶需求后，我們承諾一小時內積極響應。
我們提供的零配件和原裝部件擁有相同的品質。只有使用安泊頓正品零配件，才能保證您的安泊頓設備在最高效的狀態下運行。
